國家電力公司發輸電運營部在《防止電力出產重大事端的二十五項要點要求》第1.1.10條規則： “應盡量削減電纜中心頭的數量。如需求，應按工藝要求制造裝置電纜頭，經質量檢驗合格后，再用耐火防爆槽盒將其關閉”。怎么很好地履行該要求?盡管一些電 廠對電纜接頭實施防爆處理，但是這種辦法僅僅一種過后處理的辦法。筆者以為對電力電纜進行在線監測是對電纜接頭采納的較有用的事前防備防爆辦法，因而，研討和開發電力電纜火災在線監測體系勢在必行。

1 開發電力電纜火災在線監測體系的必要性

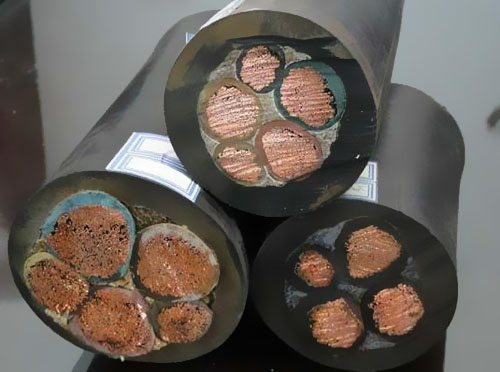

各發電廠和變電站都敷設有間隔較長、走向雜亂的電力電纜，這些電纜長時間運轉在高電壓、大電流環境下，簡略引起溫度上升、溫度反常，引起電纜接頭爆破，形成 火災[1]。現在全國運轉的電力電纜毛病80%以上是因?yàn)殡娏﹄娎|附件毛病引起的，其間電纜接頭引起的事端占一半以上。電纜接頭在溝道或地道中敷設時相距 其他運轉電纜較近，因而要防止毛病電纜點燃其他運轉電纜。電力電纜敷設間隔長、走向雜亂，而運轉人員守時巡視的辦法、巡視間隔、巡視的精確性等方面都存在 許多問題，因而，研討規劃電力電纜火災在線監測體系便是為了能夠?qū)崟r(shí)監測電力電纜的溫度改變，在溫度越限或溫升速度越限時能及時報警，并指出發熱門方位 (溫度探頭方位)，告訴運轉人員及時處理，然后確保運轉安全，防止經濟損失。

2 電力電纜火災在線監測體系的總體規劃

依據出產現場實踐，廣東電纜火災在線監測體系規劃成渙散丈量、會集監督的體系結構，它主要由4部分組成：溫度傳感器、現場作業子站、總線接口以及主機。結構組成見圖1。

體系所用溫度傳感器是美國DALLAS公司最新產品———DS1820數字式溫度傳感器，丈量規模為-55～125℃，丈量精度為±0.5℃，能夠精確測 量電纜接頭處溫度或其他裝置地址的溫度。該數字式溫度傳感器選用半雙工數據通訊接口，子站向它輸入辨認代碼和命令字，它向子站輸出數字溫度值(均經過單總 線進行)。

子站的使命是實時收集溫度傳感器的一系列數據，簡略處理后，經過接口電路把傳感器編號以及相應的數據傳送給主機。主機擔任辦理悉數子站，接納各個子站傳來的數據，并在Windows環境下以杰出的用戶界面辦理和顯現現場數據。

3 子站的硬件規劃

考慮到現場電纜走向雜亂、散布規模大，假如一切溫度傳感器均直接經過接口電路與主機相連，必然形成體系銜接與辦理雜亂化，一起也加大了保護方面的難度。該 體系規劃為分層散布式結構，由子站實時收集與其相連的一系列溫度傳感器的數據，經過各個子站的處理后，經過長途通訊接口電路，把代表電纜方位信息的傳感器 編號以及相應的溫度數據傳送給主機。該規劃簡化了體系結構，便于辦理和保護。

子站的結構如圖2所示，其間心是Intel公司的8位單片機89C51。Intel 89C51具有4列化KBEEPROM作為程序存儲器，128 BRAM作為數據存儲器[2]。復位電路選用上電主動復位、按鈕手動復位和守時器(看門狗)主動復位多重復位規劃，以確保子站作業的可靠性。時鐘電路由外 接石英晶體振蕩器和電容構成的三點式振蕩電路及內部反向放大器構成，時鐘頻率為12 MHz.

Intel 89C51的16位內部守時/計數器以中止方法作業，操控子站守時掃描與之相連的傳感器，內部并行口線則用于子站與溫度傳感器之間的單總線數據傳輸?？紤] 到一臺子站要銜接多個溫度傳感器，且間隔較遠，因而增加了驅動接口電路，由光電耦合銜接傳感器，然后進步子站的抗攪擾才能和可靠性。

4 接口規劃

子站擔任收集溫度數據并對數據進行簡略的處理，經過接口電路把傳感器編號以及相應的溫度數據傳送給主機。Intel 89C51具有片內串行接口，在串行口操控寄存器SCON的操控下，能夠方便地作業在移位寄存器方法、波特率可變的8位異步通訊方法、波特率固定的9位異 步通訊方法和波特率可變的9位異步通訊方法中。因?yàn)镮ntel 89C51的串行口為TTL電平，而上位機(主機)的串行口為RS-232電平，因而一般的規劃是選用MC1488/MC1489電平轉化接口電路。

RS-232串行通訊規范規則，驅動器答應有2 500 pF的電容負載，因而通訊間隔遭到很大約束，一般通訊間隔不超越15 m。此外，RS-232串行接口選用單端信號傳輸方法，其抗攪擾才能 較差?？紤]到RS-232串行接口的固有缺陷以及子站數量多、散布規模大、間隔主機較遠等實踐情況，本規劃選用RS-485串行總線構成子站與主機的接 口。

RS-485串行數據發送接納器選用平衡發送和差分接納，具有很強的按捺共模攪擾才能，并且接受器具有較高的靈敏度，因而通訊間隔可到達1 000 m以上。在通訊線路裝置方面，RS-485總線比RS-232總線具有許多優勢：RS-232總線選用三線共地傳輸，而RS-485總線選用兩線差分傳 輸，也便是說，選用RS-485總線能夠使用一對雙絞線方便地構成主機與多個子站的散布式體系。

RS-485接口芯片能夠選用MAXIM公司的MAX485系列單5 V供電低功耗RS-485及RS-422通訊接口芯片(MAX481，MAX483，MAX485，MAX487～MAX491，MAX1487)，其間 MAX483，MAX487，MAX488和MAX489的傳輸速率為250 Kbit/s，能夠削減因?yàn)榫€路終端阻抗不匹配而引起的反射。MAX481，MAX485，MAX490，MAX491和MAX1487的傳輸速率可高達 2.5 Mbit/s。MAX488～MAX491為全雙工數據接口，而MAX481，MAX483，MAX485，

MAX487和MAX1487為半雙工數據接口，這些芯片均具有-7～+12 V的共模輸入電壓。
